移植

本文档以单片机为标准，说明移植过程

基于Keil的移植

安装好MDK-ARM，这里使用的版本是5.39。建议使用最新版本

移植前的准备

cmsis-5 和 cmsis-6 二选一

  • 安装cmsis-5

  • 安装cmsis-6 + Cortex DFP

  • 安装cmsis-dsp

  • 安装arm-2d的pack

  • 安装perf_counter的pack

  • 安装ldgui的pack

  • 安装python,安装时注意勾选添加到系统环境变量的选项

  • 准备带屏幕的开发板，可以正常显示图片的keil项目(lcd_project)

  • 屏幕接口

    void Disp0_DrawBitmap (uint32_t x,
                       uint32_t y,
                       uint32_t width,
                       uint32_t height,
                       const uint8_t *bitmap)

  • ldgui源码地址

    🏠️主仓库: https://gitee.com/gzbkey/LingDongGUI

    🏠️镜像仓库: https://github.com/gzbkey/LingDongGUI

  • cmsis相关pack亦可在arm官方下载地址 https://www.keil.arm.com/packs/

git方式下载ldgui

//gitee
git clone --recursive https://gitee.com/gzbkey/LingDongGUI.git

//github
git clone --recursive https://github.com/gzbkey/LingDongGUI.git
ℹ️ 关于github下载慢的问题
推荐使用Watt Toolkit加速

注意事项

  1. 使用cmsis-6，出现error: no member named ‘IP’ in ‘NVIC_Type’ 在keil的option选项，C/C++页面，Define项，加入宏定义IP=IPR(如有其他定义，注意使用英文逗号隔开)

使用源码安装pack(推荐)

  1. 没有最新pack的情况下，git方式下载源码

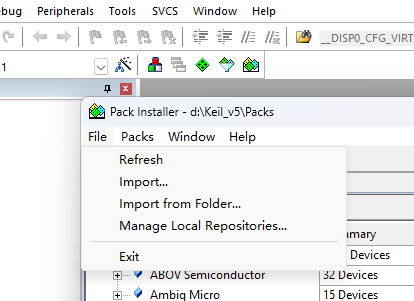

  2. pack install配置界面中，选择manage local repositories(建议使用MDK-ARM最新版本，部分版本用此方法安装无效)

    packInstall

  3. 加入源码中的.pdsc文件

    localRepositories

配置keil pack

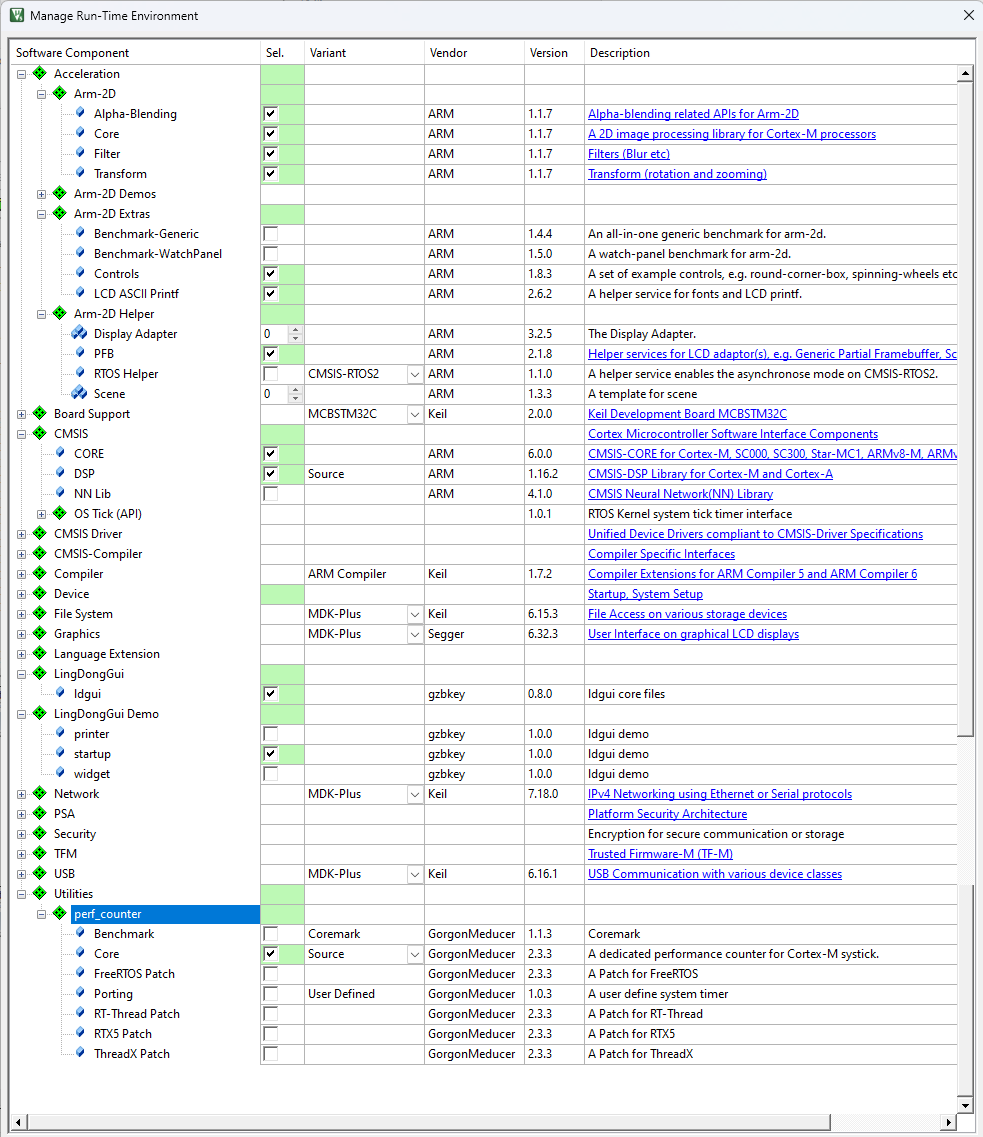

  1. 在lcd_project中加入arm-2d、perf_counter、DSP、CMSIS、ldgui keil中选择Project -> Manage -> Run-Time Environment

    keilPackSelect

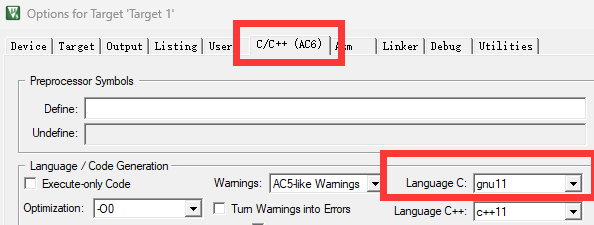

  2. 选择ac6编译器，并且选择gnu11，警告选择ac5-like

    ac6Setting

  3. 如果使用ac5编译器，则需要选择c99和gnu支持(不建议使用ac5)

    ac5Setting

  4. 确保keil的CMSIS版本不得低于5.7.0，查看方式，Project -> Manage -> Select Software Packs

    cmsisVersion

  5. ldConfig配置 (重要)

    • ldConfig.c中的ldCfgTouchGetPoint函数是触摸接口，需要根据用户实际触摸驱动进行对接

    • ldConfig.h可以使用keil的图形界面方式进行配置

    • 如果不使用打印功能，请务必将USE_LOG_LEVEL配置为LOG_LEVEL_NONE

    • 补全ldConfig.c中的函数Disp0_DrawBitmap

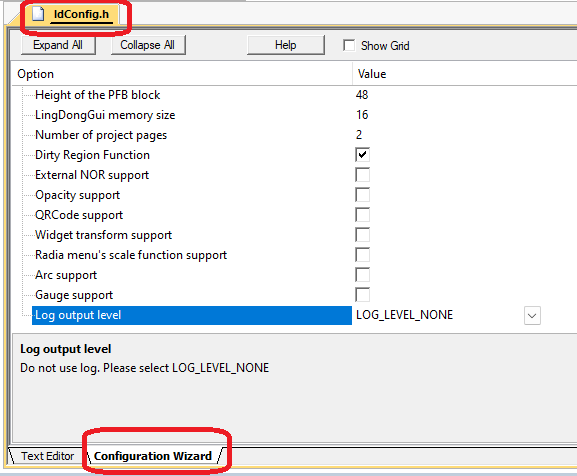

      configGui

基于RISCV的移植

移植前的准备

  1. 下载ldgui的源码(包含ARM-2D源码)

  2. 准备系统定时器，riscv一般会提供52位计时器

移植过程

  1. 添加ldgui到工程中，并新建用户文件夹user。

  2. 复制src/porting中的ldConfig.c、ldConfig.h、arm_2d_disp_adapter_0.c、arm_2d_disp_adapter_0.h、arm_2d_user_arch_port.h、arm_2d_cfg.h到user文件夹中。

  3. 添加examples/common/Arm-2D到项目中。

  4. 添加examples/common/math到项目中。

  5. 设定全局define，ARM_SECTION(x)= ,__va_list=va_list,RTE_Acceleration_Arm_2D_Helper_Disp_Adapter0,ARM_2D_USER_APP_CFG_H=”ldConfig.h”

  6. 设定编译器参数，-std=gnu11 -MMD -g -ffunction-sections -fdata-sections -fno-ms-extensions -Wno-macro-redefined -Ofast -flto

  7. 修改arm_2d_user_arch_port.h，参照该文件arm内核的代码，补充完整或加入对应的头文件。

  8. 修改ldConfig.c

代码测试

  1. 测试arm-2d的demo

    将ldConfig.h中的 DISP0_CFG_DISABLE_DEFAULT_SCENE 设置为0

    main.c中加入代码

    #include "arm_2d.h"
#include "arm_2d_disp_adapters.h"
#include "perf_counter.h"

__attribute__((used))
void SysTick_Handler(void)
{
}

int main(void)
{
    system_init();     // 包括 LCD 在内的系统初始化

    init_cycle_counter(false);

    arm_irq_safe
    {
        arm_2d_init(); // 初始化 arm-2d
    }

    disp_adapter0_init();
    while(1)
    {
        disp_adapter0_task();
    }
}

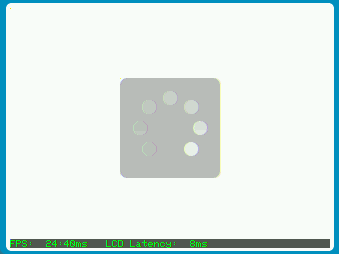

  2. 运行效果

    arm2d-demo

ℹ️ keil出现Undefined symbol错误，请勿勾选microLib
如果硬要勾选microLib，编译后，提示找不到__aeabi_h2f 、__aeabi_f2h，请升级编译器(安装新版本keil)

  1. 进入目录src/template，运行脚本uiPageCreate.py，输入需要生成的页面名称。如果需要同时生成多个页面，反复运输入多个页面名称。

  2. 运行uiPageCreate.py后，会自动生成uiPageOutput文件夹，复制里边的文件到项目中。

  3. 将文件导入项目中，main.c中添加页面文件的头文件

  4. 在main函数中使用ldGuiInit，设置启动页面

    #include "uiHome.h"

int main(void)
{
    sysInit();

    arm_irq_safe {
        arm_2d_init();
    }

    disp_adapter0_init();

    ldGuiInit(uiHome);

    arm_2d_scene0_init(&DISP0_ADAPTER);

    while(1)
    {
        disp_adapter0_task();
    }
}

其他说明

使用外部NOR

  1. ldConfig.h中USE_VIRTUAL_RESOURCE = 1

  2. ldConfig.c中__disp_adapter0_vres_read_memory添加读取nor的函数

关于程序体积

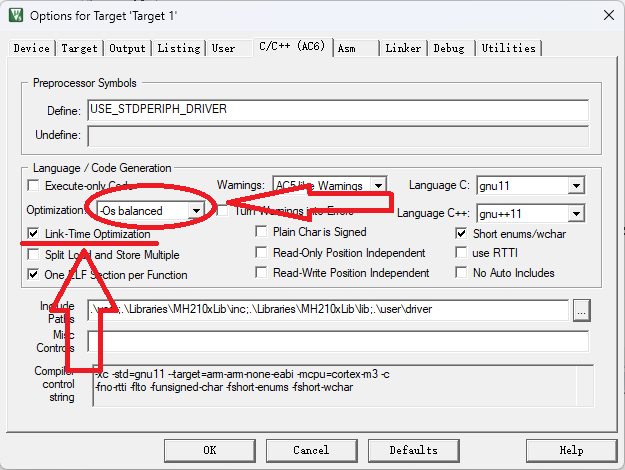

  • 请注意修改编译器的优化等级

    _images/keil_optimization.png

  • gcc编译器也有对应的选项，或直接使用命令选项，如上述命令中出现的-Ofast -flto
